一、用戶現場資料及需求
物料類型：生活垃圾焚燒回收
1、跳汰機處理后的物料中固體顆粒物回收干排，水量小于40m3/h
2、滾筒篩篩下物處理，篩下物料粒徑<5mm，水量40m3/h
3、回收干排后尾水處理，水量40m3/h，尾水含固量約7%
二、推薦主要設備
1、固體顆粒洗選、回收、干排設備
（1）細砂回收機
（2）洗砂回收一體機
2、尾水處理l排放設備
（1）三氫凈化體
（2）廂式壓濾機
（3）清水儲蓄罐
三、實施方案
本方案對垃圾焚燒生產過程中工序固體顆粒回收，及尾水凈化處理，實施方案如下：
.步：利用細砂回收機，實現跳汰機處理后尾料的顆粒物回收。
.步：利用洗砂回收一體機，實現滾筒篩分后篩下物料的洗凈與回收。
第三步：利用三氫凈化體，實現上述細砂回收機、洗砂回收一體機作業后的尾水凈化、泥水分離。
第四步：利用廂式壓濾機，將三氫凈化體濃密后的污泥壓成泥餅，實現干堆。

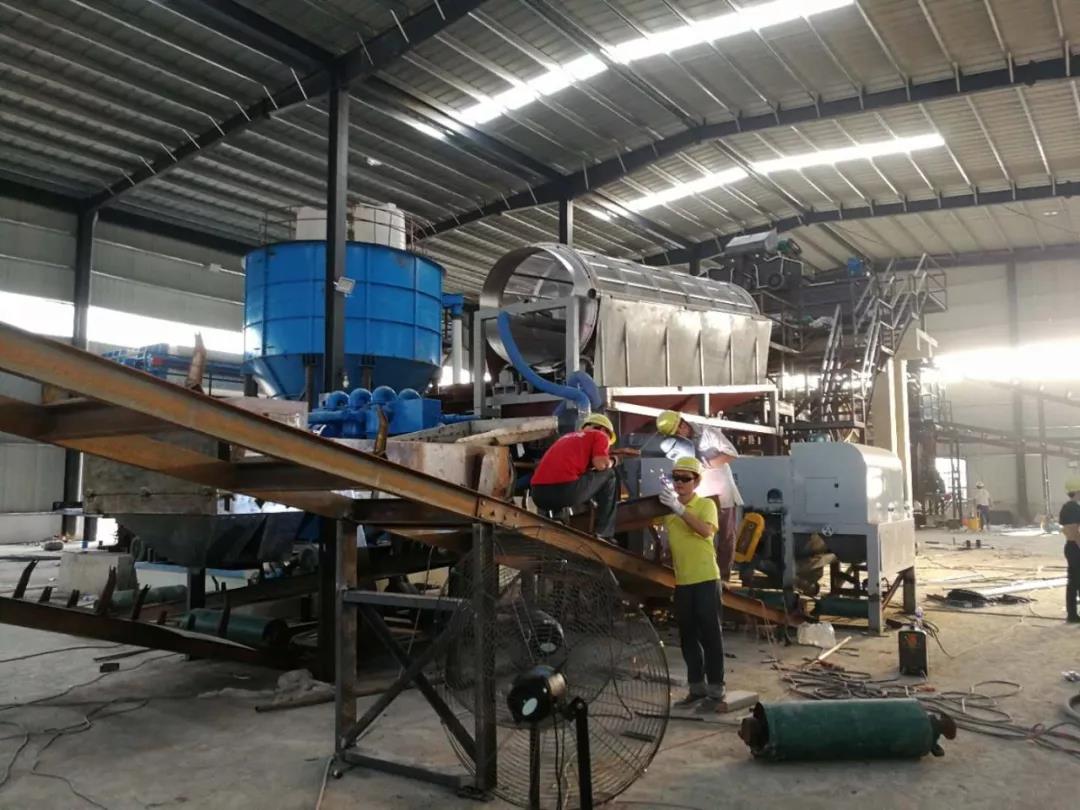

l排放安裝現場

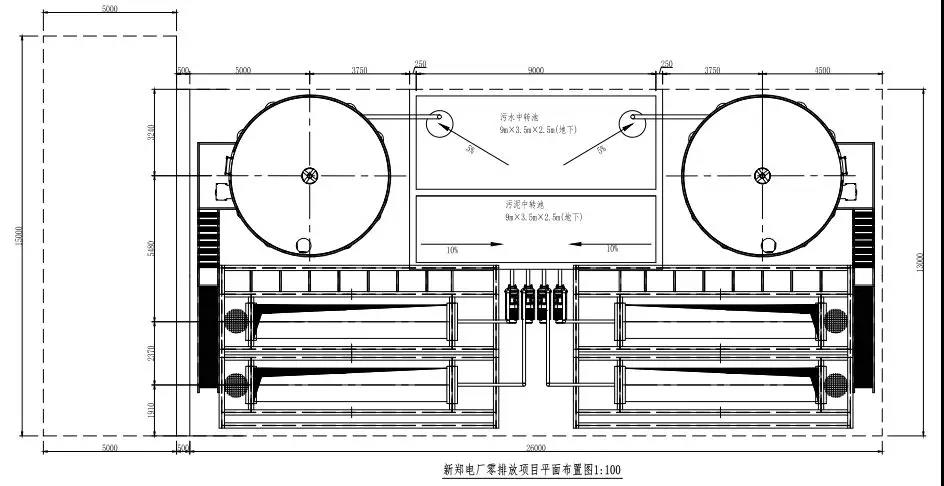

本方案處理水量400m3/h（細砂回收機處理水量約400m3/h），工藝流程如下：
跳汰機處理后料漿自流進入細砂回收機（LZ250）下部水箱，再經細砂回收機內部配置渣漿泵（4/3）抽取進入分離器（FX250）,分離器底流進入振篩篩板上，產出成品細砂（固體顆粒）。分離器返水進入返水箱，并自流進入污水中轉水池（4X4m地下）,污水中轉水污中的廢水由立式泵（6/4）抽取進入三氫凈化體（S-6000）。
滾筒篩篩分后的篩下物料，自流進入洗砂回收一體機（LZ36-180）葉輪水箱，經洗砂回收一體機處理后的物料顆粒由出料口排出，經由皮帶機運送到料堆，旋流器溢流尾水自流進入污水中轉水池（4X4m地下）,污水中轉水池中的廢水由立式泵（6/4）抽取進入三氫凈化體（S-6000）。
經三氫凈化體濃密后的泥漿自流進入泥漿中轉池，再由壓濾機專用泵抽取，打入廂式壓濾機，經壓濾機壓濾成泥餅排出。同時三氫凈化體溢流清水，與壓濾機壓濾出的清水回流到清水中轉池，從而實現細砂回收增效、固廢干排處理及水資源的回收再利用。
四、此方案預期達到的目標
1、實現物料中固體顆粒回收脫水：-200目以上固體顆粒回收率達80～90%，脫水后物料的含水率達到16～20%。
2、實現尾水的凈化回用：凈化后的尾水懸浮物（SS）低于300mg/L（特殊物料除外），高于GB8978《污水綜合排放標準》中有關礦山行業尾水排放的三J排放標準。清水回用率大于90%，符合各地關于工業采礦、選礦等有關水資源重復利用標準。
3、實現固體廢棄物的干堆干排：壓濾過的泥餅含水率小于60～75%，達到各地關于固體廢棄物干堆干排或混合填埋標準。
